Commutateur Hall In Plane TMAG5134 de Texas Instruments : une alternative performante aux capteurs TMR, AMR et reed
Cette publication existe aussi en Français
Un capteur Hall haute sensibilité et basse consommation pour de multiples applications
Mouser Electronics, distributeur mondial reconnu pour proposer les composants les plus récents, annonce la disponibilité du nouveau commutateur Hall In‑Plane TMAG5134 de Texas Instruments.
Conçu pour remplacer les capteurs TMR, AMR et reed, le TMAG5134 offre une solution numérique, ultra‑sensible et faible consommation pour les marchés IoT, médical, grand public, automobile et métrologie.
Une détection magnétique précise dès 1 mT
Le TMAG5134 intègre un concentrateur magnétique permettant de détecter des champs dès 1 milliTesla, offrant :
- une sensibilité supérieure aux capteurs Hall traditionnels,
- une consommation très faible,
- une utilisation idéale dans les appareils sur batterie.
Le commutateur propose des modes omni‑polaire et double unipolaire, couvrant un large éventail de configurations.
Flexibilité maximale pour les ingénieurs
Fonctionnant sur une plage d’alimentation 1,65 V à 5,5 V, le TMAG5134 permet :
- plusieurs seuils de sensibilité,
- de nombreux choix de fréquences d’échantillonnage,
- une adaptation simplifiée à la puissance disponible et au type d’aimant.
Atout clé : la détection In‑Plane
Contrairement aux capteurs Hall classiques, le TMAG5134 détecte les champs :
- parallèles à la carte,
- horizontaux au PCB.
Il devient ainsi beaucoup plus facile de positionner l’aimant ou de réduire la taille mécanique des designs.
Faible consommation et simplicité d’intégration
Le TMAG5134 aide à prolonger la durée de vie des batteries grâce à une consommation moyenne de 0,6 µA seulement.
Son concentrateur magnétique interne renforce le signal sans nécessiter un fort courant de polarisation.
Il propose des sorties :
- push‑pull (CMOS),
- open‑drain,
supprimant le besoin d’une résistance de tirage externe (pull‑up).

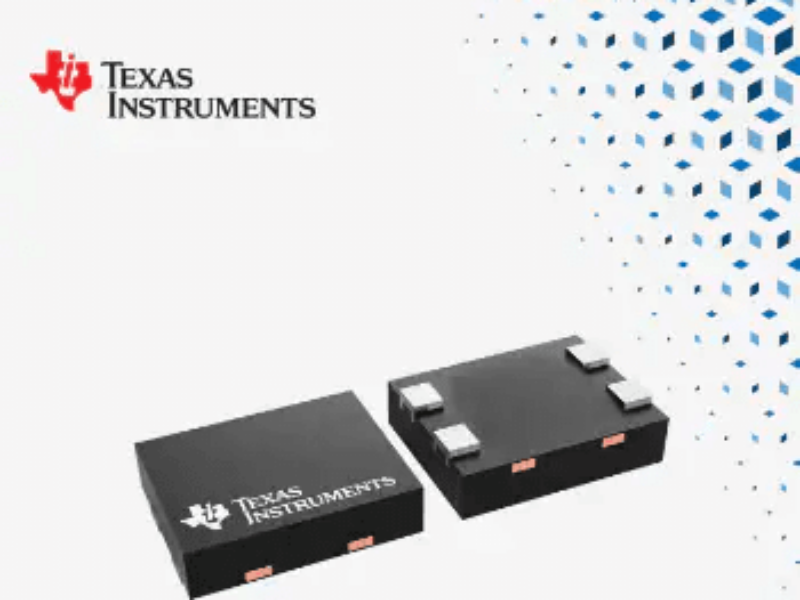

Le composant est disponible en boîtiers SOT‑23 et X1LGA.
Une alternative économique aux capteurs existants
TI positionne le TMAG5134 comme une alternative :
- moins coûteuse,
- plus facile à produire,
- plus flexible mécaniquement,
pour des applications comme :
- capteurs de portes/fenêtres (sécurité),
- appareils électroménagers,
- produits électroniques portables,
- équipements IoT ou médicaux.
Un capteur Hall plus sensible, plus flexible et plus économe en énergie simplifie la conception de produits intelligents — tout en réduisant les coûts de fabrication. Le TMAG5134 est une solution moderne et adaptée à une large variété d’applications embarquées.
Mouser Electronics | Texas Instruments
